Podłączenie żyrandola 4 kable z sufitu – kompletny poradnik krok po kroku

• Podłączenie żyrandola 4 kable z sufitu wymaga rozpoznania funkcji każdego przewodu (faza, neutralny, ochronny, przełącznikowy).
• Ważne jest użycie odpowiednich narzędzi oraz wyłączenie zasilania przed rozpoczęciem prac.
• Schematy podłączenia obejmują połączenie przewodu fazowego do przełącznika, neutralnego do lampy oraz przewodu ochronnego do uziemienia.
• Praca z instalacją elektryczną wymaga zachowania zasad bezpieczeństwa i sprawdzenia poprawności połączeń multimetrem.
• Problemy z nieodpowiednim oznaczeniem kabli najczęściej rozwiązujemy metodą testowania i odpowiednim oznaczeniem przewodów.
• Dobór żyrandola powinien uwzględniać rodzaj instalacji oraz typ żarówek kompatybilnych z wybraną oprawą.
• Po montażu niezbędne jest testowanie działania oraz regularna konserwacja oświetlenia dla bezpieczeństwa użytkowania.

Podłączenie żyrandola z 4 kablami wychodzącymi z sufitu to sytuacja często spotykana w mieszkaniach i domach, zwłaszcza tam, gdzie oświetlenie sterowane jest za pomocą przełącznika schodowego lub wielu punktów świetlnych. Prawidłowe rozpoznanie i połączenie kabli jest kluczem do bezpiecznego i funkcjonalnego montażu. Ten poradnik ułatwi Ci zrozumienie, jak krok po kroku wykonać instalację, unikając najczęstszych błędów.

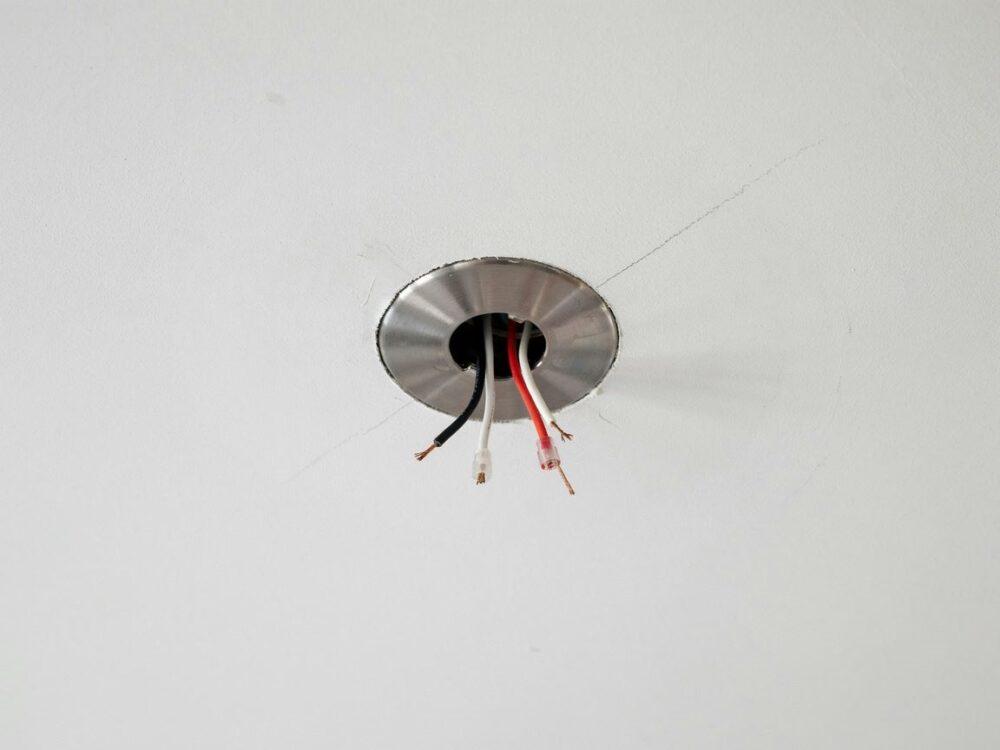

Jakie kable wychodzą z sufitu przy żyrandolu z 4 przewodami?
Zazwyczaj są to przewód fazowy, neutralny, ochronny i przewód wyłącznikowy lub sterujący.

Czy mogę samodzielnie podłączyć żyrandol z 4 kablami?
Tak, pod warunkiem zachowania zasad bezpieczeństwa i podstawowej wiedzy o instalacjach elektrycznych.

Jak sprawdzić, który kabel pełni jaką funkcję?
Należy użyć multimetru lub testera napięcia oraz zweryfikować kolory i oznaczenia przewodów.

Co zrobić, gdy kolory kabli nie odpowiadają standardom?
Warto oznaczyć przewody własnoręcznie po pomiarach, a w razie wątpliwości skonsultować się z elektrykiem.

Jakie narzędzia będą potrzebne do montażu żyrandola?
Multimetr, śrubokręt, izolacja, taśma elektroinstalacyjna i kombinerki to podstawowe wyposażenie.

Jak zabezpieczyć się przed porażeniem prądem podczas montażu?
Przed rozpoczęciem pracy wyłącz zasilanie w odpowiednim obwodzie i sprawdź brak napięcia.

Co zrobić, jeśli po podłączeniu żyrandola światło nie działa?
Sprawdź połączenia, ponownie zmierz przewody, zweryfikuj przełącznik i ewentualnie skonsultuj problem z fachowcem.

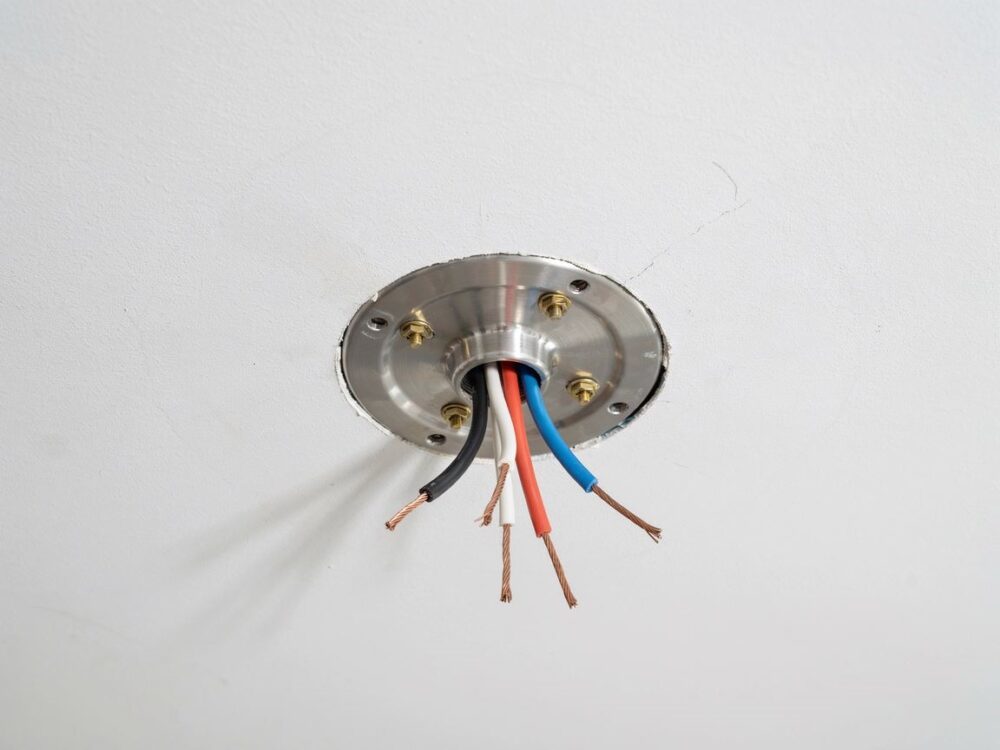

Podstawy podłączenia żyrandola z 4 kablami

Rozpoznanie i oznaczenie przewodów w instalacji elektrycznej

Z mojego doświadczenia wynika, że prawidłowe rozpoznanie przewodów to fundament całej instalacji. W instalacji z 4 kablami zwykle znajdziesz:

• Przewód fazowy (L1) – dostarcza napięcie do lampy, zwykle brązowy lub czarny kolor, może być oznaczony na tablicy rozdzielczej.
• Przewód neutralny (N) – powrót prądu do źródła, standardowo niebieski.
• Przewód ochronny (PE) – zielono-żółty, odpowiedzialny za bezpieczeństwo poprzez uziemienie elementów metalowych lampy.
• Przewód przełącznikowy (L2) – steruje włączaniem i wyłączaniem żyrandola, często czarny lub inny kolor.

Jeśli kolory przewodów nie pokrywają się ze standardem, użyj multimetru lub testera napięcia, aby zidentyfikować przewody:

• Przy wyłączonym zasilaniu sprawdź ciągłość przewodów.
• Przy włączonym zasilaniu zmierz napięcie pomiędzy przewodem fazowym a neutralnym.
• Sprawdź, który przewód jest pod napięciem podczas włączania i wyłączania światła – to najpewniej przewód przełącznikowy.

Oznacz przewody taśmą izolacyjną w różnych kolorach lub markerem, aby uniknąć pomyłek podczas podłączania żyrandola.

Niezbędne narzędzia do montażu żyrandola

Aby podłączenie żyrandola z 4 kablami z sufitu przebiegło sprawnie i bezpiecznie, przygotuj:

• Multimetr lub tester napięcia – do weryfikacji obecności prądu i identyfikacji przewodów.
• Śrubokręty izolowane – płaski i krzyżakowy do mocowania zacisków.
• Kombinerki i szczypce – do cięcia i odizolowywania przewodów.
• Taśma izolacyjna – do zabezpieczania połączeń.
• Opaski zaciskowe – do łączenia i organizacji kabli.
• Drabina lub podest – dla wygody i bezpieczeństwa podczas pracy przy suficie.
• Latarka – pomocna w słabo oświetlonych miejscach.

Przed rozpoczęciem pracy upewnij się, że masz wygodny dostęp do skrzynki bezpiecznikowej oraz miejsce na odłożenie potrzebnych narzędzi.

Schemat podłączenia żyrandola 4 kable z sufitu

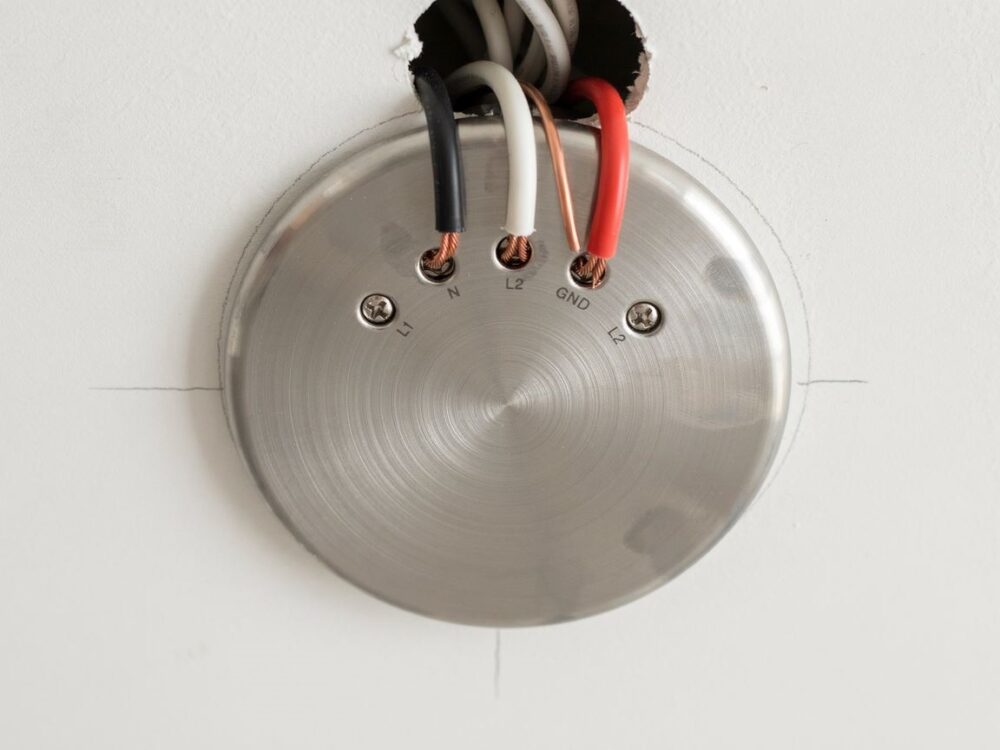

Standardowy schemat połączenia poszczególnych przewodów

W instalacji z 4 przewodami schemat podłączenia jest następujący:

• Przewód fazowy (L1) łączysz z przewodem przełącznikowym (L2), który idzie do przełącznika światła.
• Przewód neutralny (N) łączysz bezpośrednio z przewodem neutralnym żyrandola.
• Przewód ochronny (PE) łączysz z metalową częścią konstrukcji żyrandola lub przewodem ochronnym lampy.
• Przewód przełącznikowy (L2) wraca z przełącznika i steruje włączaniem światła.

W praktyce wygląda to tak, że:

1. Zasilanie przychodzi przewodem fazowym L1.
2. Przewód L2 jest odcinany lub łączony na przełączniku, dzięki czemu światło można włączać i wyłączać.
3. Neutralny i ochronny są stałe i łączone bezpośrednio do lampy.

Poniżej uproszczony schemat:

Podłączenie przewodu fazowego, neutralnego, ochronnego i przełącznikowego

• Przewód fazowy (L1): jest aktywny i połączony z zasilaniem. Z sufitu idzie do przełącznika. Przy wyłączonym przełączniku prąd nie płynie do lampy.
• Przewód przełącznikowy (L2): wraca z wyłącznika i łączy się z przewodem fazowym żyrandola, co powoduje załączenie światła.
• Przewód neutralny (N): stanowi powrót prądu i jest zawsze połączony bezpośrednio z lampą. Nie jest przełączany.
• Przewód ochronny (PE): zapewnia bezpieczeństwo elektryczne przez uziemienie metalowych części lampy. Musi być dobrze podłączony, aby uniknąć porażenia prądem.

Ważne jest, aby każde połączenie było pewne i dobrze zaizolowane. Luźne styki lub źle wykonane złącza mogą prowadzić do iskrzeń, uszkodzenia instalacji lub zagrożenia bezpieczeństwa.

Bezpieczeństwo przy montażu żyrandola

Wyłączanie zasilania i weryfikacja kabli multimetr

Bezpieczeństwo jest najważniejsze przy podłączaniu żyrandola z 4 kablami. Przed rozpoczęciem:

• Wyłącz zasilanie w skrzynce rozdzielczej, wyłączając odpowiedni bezpiecznik lub całą fazę.
• Sprawdź brak napięcia na przewodach za pomocą multimetru lub testera napięcia – nigdy nie polegaj tylko na wyłączniku.
• Upewnij się, że nie ma dostępu osób postronnych lub dzieci do miejsca pracy.
• W razie wątpliwości co do doświadczenia lub stanu instalacji skonsultuj się z elektrykiem.

Z mojego doświadczenia praktyka ta znacznie redukuje ryzyko porażenia prądem i wypadków.

Jak unikać najczęstszych błędów montażowych

Najczęstsze błędy to:

• Mylenie przewodów fazowych z neutralnymi i ochronnymi.
• Brak odpowiedniego oznaczenia kabli, co powoduje późniejsze trudności w serwisie.
• Niedokładne mocowanie zacisków i łączeń.
• Niewyłączanie zasilania przed pracą.
• Używanie starych lub uszkodzonych narzędzi.
• Nieprawidłowy dobór żyrandola do mocy obwodu.

Aby ich uniknąć:

• Zawsze oznaczaj przewody po identyfikacji.
• Wykonuj połączenia zgodnie ze schematem i normami.
• Sprawdzaj kilkukrotnie połączenia przed włączeniem zasilania.
• Używaj narzędzi z izolacją.
• Jeśli masz wątpliwości, zapytaj specjalisty.

Praktyczne wskazówki podczas instalacji

Typowe problemy i ich rozwiązania

1. Brak światła po włączeniu
2. Sprawdź, czy zasilanie jest włączone i bezpieczniki nie są przepalone.
3. Zweryfikuj połączenia przewodów fazowego i przełącznikowego.

4. Upewnij się, że żyrandol jest prawidłowo podłączony i nie ma przerw w przewodach.

5. Iskrzenie lub migotanie światła

6. Sprawdź, czy zaciski są dobrze dokręcone.
7. Unikaj łączenia przewodów bez odpowiedniej izolacji.

8. Wymień uszkodzone przewody lub oprawy.

9. Niezgodność kolorów kabli

10. Metodą multimetru ustal funkcje przewodów i oznacz je.

11. Nie łącz przewodów na podstawie koloru, jeśli nie jesteś pewien.

12. Przełącznik schodowy w instalacji

13. Instalacje z 4 kablami często obsługują przełącznik schodowy.
14. Upewnij się, że przewód przełącznikowy jest prawidłowo podłączony, aby umożliwić sterowanie z dwóch miejsc.

Dobór odpowiedniego żyrandola i kompatybilność z instalacją

Wybierając żyrandol do 4-kablowej instalacji, zwróć uwagę na:

• Liczbę i rodzaj żarówek (LED, halogenowe, tradycyjne) – LED to oszczędność energii i mniejsze nagrzewanie.
• Moc żarówek w stosunku do maksymalnego obciążenia obwodu.
• Wymagania dotyczące uziemienia – metalowe elementy lampy powinny mieć przewód ochronny.
• Możliwość podłączenia przewodu przełącznikowego – niektóre lampy mają dedykowane zaciski do sterowania.
• Estetykę i kompatybilność z wnętrzem, ale przede wszystkim z funkcją i bezpieczeństwem instalacji.

Z mojego doświadczenia wynika, że warto wybierać żyrandole z jasną i czytelną instrukcją montażu oraz certyfikatami bezpieczeństwa.

Najczęstsze pytania dotyczące podłączenia żyrandola z 4 kablami

Co zrobić, gdy kolory kabli nie odpowiadają standardom?

Zidentyfikuj przewody za pomocą multimetru lub testera napięcia. Oznacz przewody kolorowymi taśmami lub markerem według ich funkcji: faza, neutralny, ochronny, przełącznikowy. Jeśli masz wątpliwości, skontaktuj się z elektrykiem, aby uniknąć ryzyka.

Czy można samodzielnie montować instalację elektryczną w mieszkaniu?

Tak, jeżeli masz podstawową wiedzę i stosujesz zasady bezpieczeństwa. Pamiętaj o wyłączaniu zasilania, stosowaniu odpowiednich narzędzi i znajomości schematów. W przypadku bardziej skomplikowanych instalacji lub braku pewności lepiej skorzystać z usług profesjonalisty.

Podsumowanie i dalsze kroki po montażu

Testowanie poprawności połączeń

Po zamontowaniu żyrandola:

• Włącz zasilanie i sprawdź działanie lampy z przełącznika.
• Użyj multimetru, aby upewnić się, że nie ma zwarć i wszystko jest poprawnie podłączone.
• Zweryfikuj, czy przewód ochronny jest dobrze uziemiony.
• Zwróć uwagę na stabilność mocowania i izolację połączeń.

Konserwacja i bezpieczeństwo eksploatacji żyrandola

Aby żyrandol służył bezproblemowo i bezpiecznie:

• Regularnie czyść lampę z kurzu i sprawdzaj stan przewodów oraz opraw.
• Nie używaj żarówek o większej mocy niż zalecana.
• W razie zauważenia iskrzenia, migotania lub dziwnych zapachów natychmiast wyłącz zasilanie i sprawdź instalację.
• Wykonuj okresowe kontrole stanu instalacji przynajmniej raz na kilka lat.

Podłączenie żyrandola 4 kable z sufitu może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami wykonasz je poprawnie i bezpiecznie. Pamiętaj, że bezpieczeństwo jest najważniejsze, więc nigdy nie bagatelizuj zasad BHP. Dzięki temu Twój żyrandol będzie działał niezawodnie, a Ty będziesz cieszyć się komfortem dobrze wykonanego oświetlenia.
